Vida Mantığı (Güncellendi)

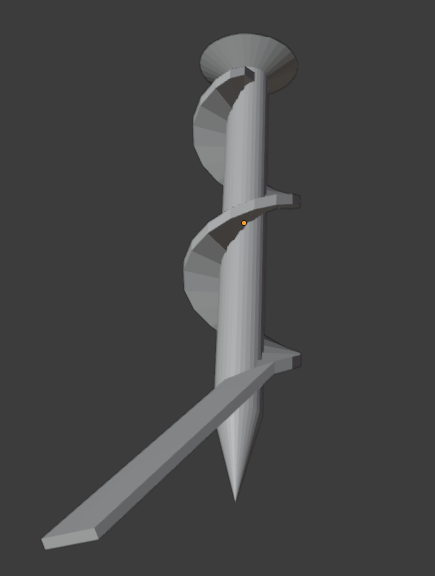

Vida ve eğik düzlemin aynı mantıkla çalıştığını gösteren tasarım.

Bu içerik ile öğrencilerin vida ile eğik düzlemin aslında aynı mantıkla çalıştığını daha kolay gözlemlemesi amaçlanmaktadır.

Vida ve eğik düzlem, basit makineler ünitesinin konularıdır. Vida ve eğik düzlem dersleri ardışık olarak verilmektedir. İki farklı konunun tek materyal üzerinde gösterilmesi eğitimin kalitesini artıracaktır.

Yenilikler

• Çocuklar için güvenli hale getirmek üzere sivri ucunda değişiklik yapıldı.

• Sarmal daha smooth hale getirildi.

• Vida adım uzunluğu azaltıldı. Böylece sarmal turu arttı.

Önerilen Yazdırma Tekniği:

1. Kalite: 0.2mm – 0.3mm
2. Malzeme: PLA
3. Dolgu: %7+
4. Duvar: Çift hat (default)
5. Destek: Yalnızca tabla yüzeyine gelen kısımlar desteklenmelidir. Vida başında bulunan girinti açısı 45 dercedir ve desteksiz tamamlanabilir.
6. Tabla yerleşimi: Hazırladığım pozisyonu değiştirmemelisiniz. En az destek mazlemesi kullanarak üretilebilecek pozisyonda gelecektir. Boyut ayarlama konusunda herhangi bir sınırlama yok ancak hazırlanan boyutu ders sırasında kullanım için idealdir.
7. İşlem sonrasında 20.1cm yüksekliğinde bir materyal oluşacaktır. Yaklaşık olarak 7 saatte üretilir ve belirttiğim ayarlarda destekle beraber 41 gram filament harcanacaktır.

Modelin STL dosyasını indirmek için buraya tıklayın.
